Çalışma Prensibi

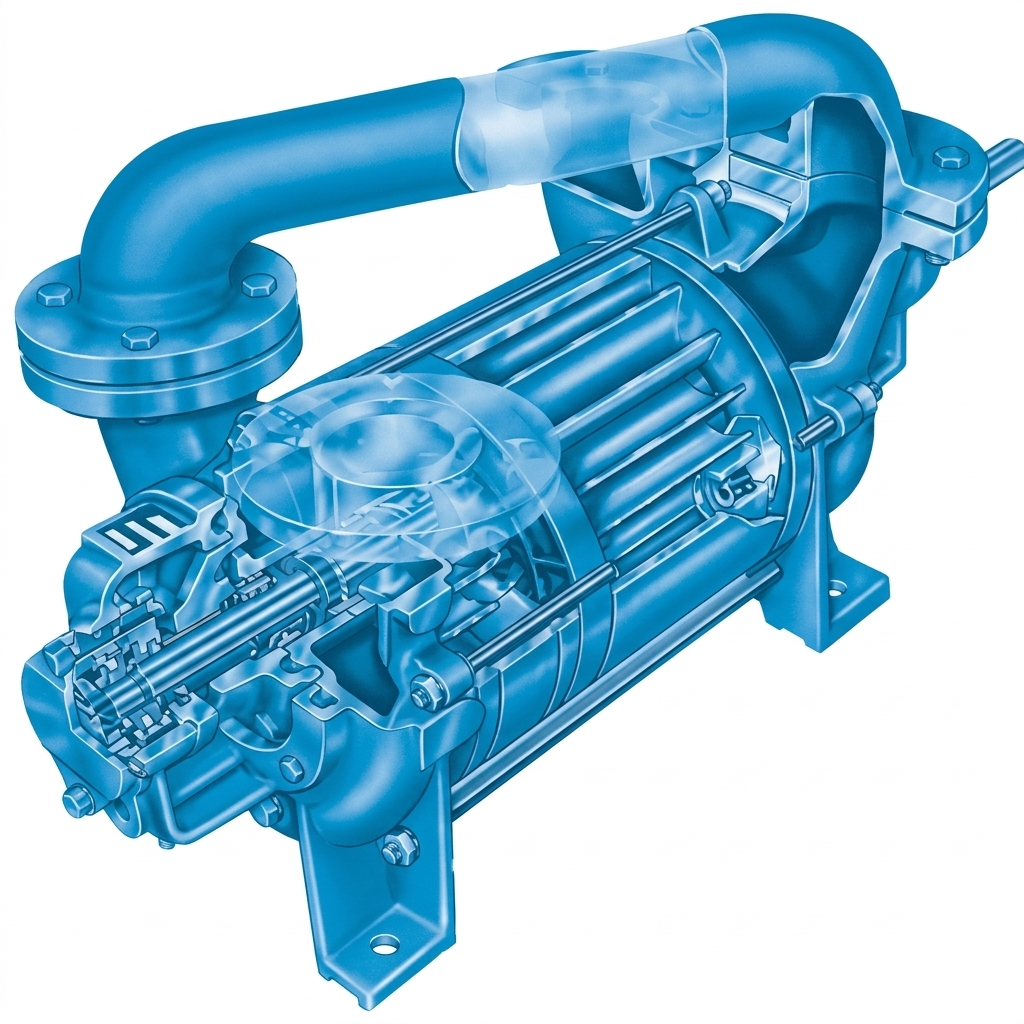

Sıvı halkalı vakum pompaları dönel yer değiştirmeli tiptir. Şaft ve çok kanatlı çarktan başka dönen kısım yoktur. Kanatları, pompa gövdesine göre eksantrik olarak monte edilmiştir. Göbekten itibaren radyal yönde uzanan kanatlar, pompa muhafazası ile birlikte seri halinde adeta odacıklar meydana getirir.

Çark dönerken, dönmenin yarısında işletme sıvısı bulunur. Bu sıvı, santrifüj kuvvetinin etkisi ile dış çepere itilerek çarkla aynı hızla dönen bir sıvı halkası oluşturur. Meydana gelen odacıklar üst kısımda tamamen işletme sıvısı ile dolar ve çark döndükçe bu sıvının yerini emmeden gelen gaz alır. Dönme devam ettikçe bu sefer sıvı, gaz dolu odacıklara doğru itilir; gazı sıkıştırır ve onu çıkış portuna gönderir. Bu işlem çarkın her bir odacığı için tekrarlanır ve sürekli bir vakum veya basınç akışı oluşturur.
